Генератор сигналов высокочастотный Г4-102 (Г4-102А) предназначен для настройки, регулировки и контроля радиоприемной аппаратуры радиовещательного диапазона. Прибор обеспечивает измерение частотных и амплитудных характеристик различных устройств, реальной чувствительности и кривой верности.. Генератор сигналов высокочастотный Диапазон частот: 0,1 - 50 МГц. Генератор сигналов Г4-102А. Подробнее об условиях поставки ». Цены » Генераторы сигналов. Генератор сигналов высокочастотный Г4-102 (Г4-102А) предназначен для настройки, регулировки и контроля радиоприемной аппаратуры радиовещательного диапазона. Генератор ВЧ Г4-102А.. Генератор ВЧ Г4-102А предназначен для регулировки, проверки и исследования параметров радиоприёмных и антеннофидерных устройств. Основные технические характеристики прибора Г4-102А: Диапазон частот: 0,1 – 50 МГц. Основная погрешность установки частоты по шкале: 1%. Генератор сигналов высокочастотный Г4-102 - Техническое описание и инструкция по эксплуатации. Алексей Степанов. Алексей Сокол 11 meses atrás. А не подскажет ли мне автор где можно скачать полную инструкцию???а то в инете одни обрезанные. Алексей Сокол 11 meses atrás.

1. Генератор Г4-102а Инструкция
2. Генератор Сигналов Высокочастотный Г4-102 Инструкция
3. Генератор Г4-102 Инструкция

Уважаемые клиенты. Все радиоизмерительные приборы: генераторы, осциллографы, вольтметры, частотомеры, измерители, анализаторы, фазометры, установки и прочие проходят полный цикл предпродажной подготовки:.

перепроверка и калибровка на поверочных установках;. комплектация ЗИПом (кабели, переходники, ремонтные платы, з/ч);. комплектация технической документацией (ИЭ, ТО, ФО, альбом схем, паспорт);. пломбирование, нанесение гарантийных наклеек и надежная упаковка. Это все входит в стоимость приборов. Внимание!На вторичном рынке могут присутствовать приборы из неликвидов или изолятора брака: нерабочие, некомплектные, без предпродажной подготовки и гарантийных обязательств. Они не соответствуют заявленным метрологическим характеристикам и не могут применяться ни в производстве, ни в измерительных лабораториях.

На ВСЕ оборудование приобретенное в ООО «Западприбор» предоставляется полное гарантийное обслуживание на протяжении 18 месяце. Радиоизмерительные приборы генераторы (Г2-, Г3-, Г4-, Г5-, Г6-, ГК4-, ГКЧ, РГ4-, Я2Р-, Я5Х-, Я8Х-, TR- и другие). Генератор сигналов высокочастотный Г4-102 Также этот прибор может называться: Г4 102, Г4102, Гч-102, Гч102, Гч 102, g4-102, g4 102, g4102. Г4-102 генератор сигналов высокочастотный предназначен для настройки, регулировки и контроля радиоприемной аппаратуры радиовещательного диапазона. Генераторы Г4-102 обеспечивают измерение частотных и амплитудных характеристик различных устройств, реальной чувствительности и кривой верности приемников. Генераторы могут служить источником немодулированного и некалиброванного сигнала и использоваться в качестве гетеродина при различных преобразованиях частоты. Технические характеристики Г4-102: Диапазон частот - от 0,1 МГц до 50 МГц.

Основная погрешность установки частоты - не более ±1%. Поддиапазоны частот с граничными частотами - от 0,1 МГц до 0,18 МГц; от 0,18 МГц до 0,35 МГц; от 0,35 МГц до 0,75 МГц; от 0,75 МГц до 1,7 МГц; от 1,7 МГц до 4 МГц; от 4 МГц до 10 МГц; от 10 МГц до 20 МГц; от 20 МГц до 50 МГц. Запас по краям диапазона - не менее 2%. Запас на краях между поддиапазонами - не менее 1%. Нестабильность частоты за любые 15 минут работы генератора после самопрогрева в течение 30 минут в нормальных условиях - не более ±(250∙10 -6∙f + 50 Гц), где f - несущая частота.

Паразитная девиация частоты в режиме непрерывной генерации - не более (10 -6∙f + 50 Гц). Дополнительная погрешность установки частоты генератора Г4-102 при изменениях температуры на 10° С в пределах рабочих условий - не более ±(3000∙10 -6∙f + 250 Гц). Выходное напряжение генератора сигналов - от 5∙10 5 мкВ до 0,5 мкВ. Выходное напряжение генератора с выносным аттенюатором ослаблением 20 дБ - до 0,1 мкВ.

Регулировка производится ступенями по 10 дБ, при этом КСВ нагрузки должен быть не более 1,10 - от 0 до 110 дБ. Основная погрешность установки опорного значения напряжения 5∙10 5 мкВ - не более ±1 дБ. Погрешность установки напряжения по шкале плавной регулировки, при работе на нагрузку до 51 Ом - не более ±1 дБ.

Основная погрешность установки ослабления ступенчатого аттенюатора - не более ±1,5 дБ. Основная погрешность ослабления выносного аттенюатора - не более ±1 дБ. Дополнительная погрешность установки выходного напряжения за счет остаточного сигнала: - при работе без выносного аттенюатора - ±0,25 мкВ; - при работе с выносным аттенюатором - 0,05 мкВ. Дополнительная погрешность установки опорного значения выходного напряжения для генераторов сигналов Г4-102, при изменениях температуры на 10° С в пределах рабочих условий - не более ±0,3 дБ. Дополнительная погрешность ослабления аттенюатора, обеспечивающего плавную регулировку выходного напряжения при изменениях температуры на 10° С в пределах рабочих условий - не более ±0,4 дБ.

Дополнительная погрешность установки опорного значения выходного напряжения и значений выходного напряжения по шкалам плавной регулировки выхода при включении амплитудной модуляции для прибора Г4-102: - на частотах модуляции до 10 кГц и глубине модуляции до 80% - не более ±0,5 дБ; - на частотах модуляции свыше 10 кГц и глубине модуляции не более 50% - не более ±0,5 дБ. Нестабильность уровня выходного сигнала за 15 минут после самопрогрева генератора в течение 30 минут - 0,1 дБ. Коэффициент любой из гармоник сигнала на основном выходе приборов Г4-102 - 5% (-26 дБ). Паразитная амплитудная модуляция сигнала на основном выходе генератора в режиме непрерывной генерации - 0,5%.

Коэффициент стоячей волны напряжения по основному выходу генератора Г4-102 - 1,25. Номинальное значение выходного сопротивления при работе без выносного делителя - 50 Ом. Номинальное значение выходного сопротивления при работе с выносным делителем - 75 Ом±2%; 50 Ом±2%; 7 Ом±2%. Выходное некалиброванное напряжение по вспомогательному выходу на полной нагрузке 50 Ом, при КСВ 1,1 - от 1 В до 3 В.

Амплитудная модуляция Г4-102 сигнала с частотой: - от внутреннего источника модуляции - 1000 Гц±10%; - от внешнего источника модуляции - от 50 Гц до 15 000 Гц. Погрешность частоты внутреннего модулирующего источника - не более ±10%. Глубина модуляции генераторов Г4-102 регулируется ступенями по 10% в пределах - от 0 до 90%. Основная погрешность установки, при частоте модуляции 1000 Гц: - при глубине модуляции от 10% до 80% - не более ±10%; - при глубине модуляции свыше 80% - погрешность не нормируется.

Дополнительная погрешность установки глубины модуляции для Г4-102 в диапазоне частот модуляции до 10 кГц - не более ±5% (абс). Погрешность установки коэффициента модуляции в диапазоне частот модуляции свыше 10 кГц - не более ±10% (абс). Дополнительная погрешность установки коэффициента глубины модуляции, обусловленная изменением температуры окружающего воздуха, на каждые 10° С в пределах рабочих условий для Г4-102 - не более ±5%. Коэффициент нелинейных искажений огибающей модулированного сигнала при глубине модуляции 80% - не более 5%.

Коэффициент нелинейных искажений внешнего модулирующего сигнала - не более 1%. Напряжение внешнего модулирующего генератора, необходимое для обеспечения глубины модуляции 90%, при сопротивлении входа модулятора 600 Ом±20% - не более 2 В.

Паразитная модуляция частоты Г4-102 в режиме тридцатипроцентной амплитудной модуляции в полосе частот от 20 Гц до 20 000 Гц - не более 10 -6∙f + 250 Гц. Изоляция цепи питания прибора относительно корпуса выдерживает без пробоя испытательное напряжение - 750 В.

Сопротивление изоляции цепи ввода питания прибора относительно корпуса - не менее 10 МОм. Мощность, потребляемая генератором от сети при номинальном напряжении - не более 15 В∙А. Время непрерывной работы - 8 ч.

Уровень напряжения радиопомех, создаваемых прибором - не более 50 мкВ/м. Среднее время безотказной работы генератора - не менее 2300 ч. Габаритные размеры генераторов сигналов высокочастотных Г4-102 - 190×360×230 мм. Габаритные размеры транспортной тары - 250×350×415 мм. Масса - не более 8 кг.

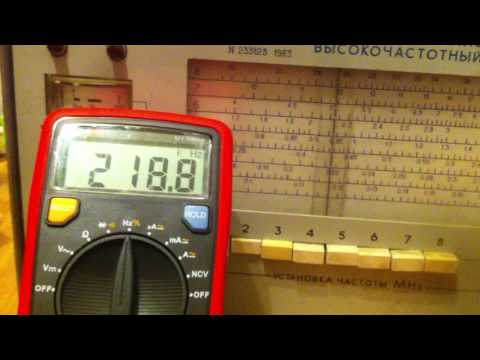

Масса Г4-102 и транспортной тары - не более 15 кг. Генератор сигналов высокочастотный Г4-102 обеспечивает следующие виды работ: - непрерывная генерация (НГ); - внутренняя амплитудная модуляция синусоидальным напряжением; - внешняя амплитудная модуляция синусоидальным напряжением. Фотографии на: Г4-102 Г4-102 фотография генератора.

Г4-102 вид спереди. Г4-102 вид сбоку. Г4-102 вид сзади. Г4-102 вид сверху. Г4-102 вид снизу. Зажим крокодил к приборам 49 руб.

Щитовые приборы Аналоговые Цифровые 1008 руб. На складе: 4195 руб. На складе: 370 грн. 5781 штука 1145 грн. 20 штук 1328 руб.

На складе: 4195 руб. На складе: 487 грн. 2640 штук 1145 грн. 23 штуки 1014 руб. На складе: 5000 руб. На складе: 372 грн.

2784 штуки 1250 грн. 15 штук 2213 руб. На складе: 5680 руб.

Генератор Г4-102а Инструкция

На складе: 487 грн. 1635 штук 1420 грн. 18 штук 1109 руб.

На складе: 5380 руб. На складе: 394 грн. 3143 штуки 1345 грн. 21 штука Диапазон температур От -60°С до +3000°С Оптика 80:1 ДВА лазера от 2880 руб. В наличии от 720 грн. 5 штук от 4719 руб.

Генератор Сигналов Высокочастотный Г4-102 Инструкция

На складе от 1645 грн. 5 штук Встроенный принтер и клавиатура, память, передача данных на компьютер от 3160 руб.

На складе от 790 грн. 22 штуки 8 видов Измерительный мост, магазин сопротивлений мера, катушки:, и другие от 10374руб. На складе от 3423 грн.

45 штук Внимание!!! Доставка ВСЕХ приборов, которые приведены на сайте, происходит по ВСЕЙ территории следующих стран: Российская Федерация, Украина, Республика Беларусь, Республика Казахстан и другие страны СНГ.

Генератор Г4-102 Инструкция

Описание и применение генератор высокочастотных сигналов Г4-102А: Генератор сигналов высокочастотный Г4-102А является источником ВЧ сигнала с калиброванными частотой и амплитудой. Генератор сигналов Г4-102А используется для измерения электрических характеристик и параметров различных радиотехнических устройств (радиовещательных, связных, телевизионных и др.). Может служить источником немодулированного сигнала и использоваться в качестве гетеродина. Технические характеристики приборов генераторы сигналов высокочастотные Г4-102А:.
